渣漿泵的安裝找正

渣漿泵機組應采用二次灌漿法進行安裝。安裝后，機組的中心線應與地基中心線一致；機組的中心高與設計值的偏差應不大于±2mm,機組的水平允差為0.1/1000 。

對于采用聯軸器直聯傳動的泵機組，機組的同軸度一般靠聯軸器找正來保證。聯軸器的找正有兩種方法：

一種是以刀口尺與塞尺配合。以刀口尺找正聯軸器的外圓，保證每對聯軸器在各方向的平齊，其最大誤差δ應不大于0.10mm[圖7，(a)]。以塞尺檢查每對聯軸器之間的間隙，其最大誤差Δ（Δ=δ1-δ2）應不大于0.10mm[圖7，（b）] 。

                               (a)

                (b)

  (c)

                   圖7   聯軸器的找正

另一種方法是用磁力百分表配合塞尺找正聯軸器。將磁力百分表固定在一邊聯軸器外圓上并盤車，百分表測頭放在對面聯軸器外圓上，觀看百分表的跳動不應大于0.15mm[圖7，（c）]。聯軸器的間隙用塞尺測量，其最大誤差應不大于0.10mm [圖7，（b）]。

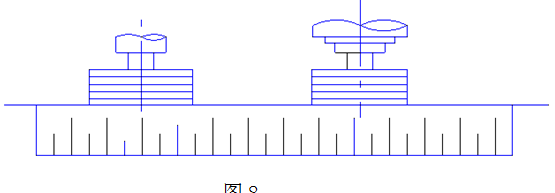

對于皮帶傳動的 渣漿泵機組，應保證泵軸與電機軸的平行度，通常以皮帶輪進行找正。中心距較小的，可以用直尺靠平皮帶輪端面來找正。中心距較大時，可以用拉線靠平皮帶端面來找正，如圖8所示。

                                         圖8
